ST4系列安全光幕（TUV认证）

ST4系列安全光幕（TUV认证）

特点：◆通过TUV安全4级认证;◆规格型号多，适用范围广;◆电路设计采用冗余和自检设计，确保当安全光幕自身出现故障时，不向所控制的电路发送错误信号;◆具有多种固定方式,安装方便快捷;◆抗电磁、光干扰能力强;◆抗振性能强、防水防尘性能优越;◆使用寿命长，可靠性高;◆具有工作状态、接线...

产品详情

特点：

◆ 通过TUV 安全4级认证;

◆ 规格型号多，适用范围广;

◆ 电路设计采用冗余和自检设计，确保当安全光幕自身出现故障时，不向所控制的电路发送错误信号;

◆ 具有多种固定方式,安装方便快捷;

◆ 抗电磁、光干扰能力强;

◆ 抗振性能强、防水防尘性能优越;

◆ 使用寿命长，可靠性高;

◆ 具有工作状态、接线、故障指示;

◆ 具有反向脉冲的双路PNP安全输出;

◆ 具有外部设备监控（EDM）功能、辅助输出功能。

参数：

保护长度 0~12000mm
保护高度 光轴间距×(光束数-1)
光轴间距 7.5mm, 15mm, 30mm
检测精度 14mm, 21mm, 36mm
工作电源 DC24V
功耗 ＜10W（不带负载）
负载电流 <200mA
响应时间 （光束数*0.1ms+1ms）*3
诊断覆盖率 >99%
安全认证 TUV
安全等级 PL e (EN ISO 13849)
防护等级 IP65
工作温度 –10°C ~ +55°C
环境湿度 20°C, RH ≤85%
抗光干扰 10000Lux (入射角≥5°)
抗振动 频率:10~55Hz, 振幅:0.35±0.05mm
抗冲击 10g, 16ms, X,Y,Z轴，每轴1000次

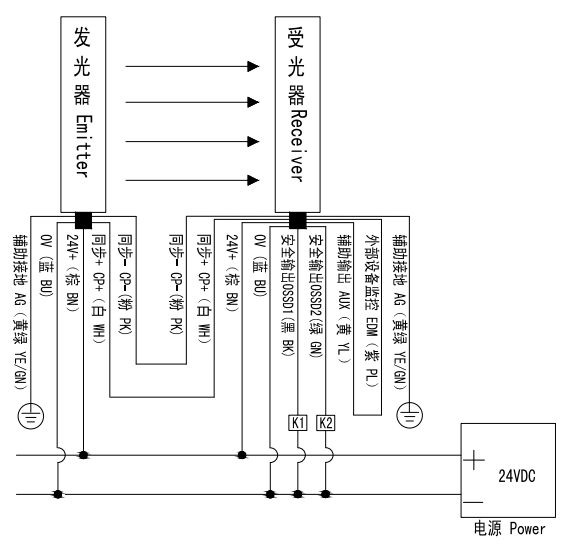

接线图：

标准：

今晚澳门神机图

EDM功能：

今晚澳门神机图

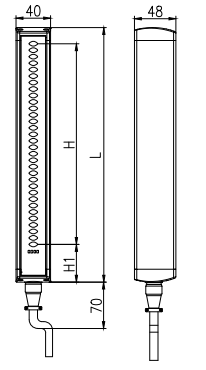

外形尺寸及选型表：

今晚澳门神机图

H:保护高度, L:传感器高度，L:传感器高度，H1=50mm,第一束光与下端盖距离

检测精度14mm 检测精度21mm 检测精度36mm
规格 光束 H L 规格 光束 H L 规格 光束 H L
ST4-14-112 16 112 181 ST4-21-105 8 105 181 ST4-36-90 4 90 181
ST4-14-232 32 232 301 ST4-21-225 16 225 301 ST4-36-210 8 210 301
ST4-14-352 48 352 421 ST4-21-345 24 345 421 ST4-36-330 12 330 421
ST4-14-472 64 472 541 ST4-21-465 32 465 541 ST4-36-450 16 450 541
ST4-14-592 80 592 661 ST4-21-585 40 585 661 ST4-36-570 20 570 661
ST4-14-712 96 712 781 ST4-21-705 48 705 781 ST4-36-690 24 690 781
ST4-14-832 112 832 901 ST4-21-825 56 825 901 ST4-36-810 28 810 901
ST4-14-952 128 952 1021 ST4-21-945 64 945 1021 ST4-36-930 32 930 1021
ST4-14-1072 144 1072 1141 ST4-21-1065 72 1065 1141 ST4-36-1050 36 1050 1141
ST4-14-1192 160 1192 1261 ST4-21-1185 80 1185 1261 ST4-36-1170 40 1170 1261
ST4-14-1312 176 1312 1381 ST4-21-1305 88 1305 1381 ST4-36-1290 44 1290 1381
ST4-14-1432 192 1432 1501 ST4-21-1425 96 1425 1501 ST4-36-1410 48 1410 1501
ST4-14-1552 208 1552 1621 ST4-21-1545 104 1545 1621 ST4-36-1530 52 1530 1621
ST4-14-1672 224 1672 1741 ST4-21-1665 112 1665 1741 ST4-36-1650 56 1650 1741

安装支架：

今晚澳门神机图
